  • ZLMS-02型桑塔纳3000电控发动机拆装实训台


  •   桑塔纳3000电控发动机拆装实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。
      拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接,可起动运行发动机,检测发动机的装配效果。
      通过发动机实训台的演示,可清楚了解内部的结构与功能,便于学生较快地掌握发动机的构造和原理,提高学生对发动机的初步认识,使学生了解发动机起到更直观更深入的教学目的,是各汽车学校对发动机理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

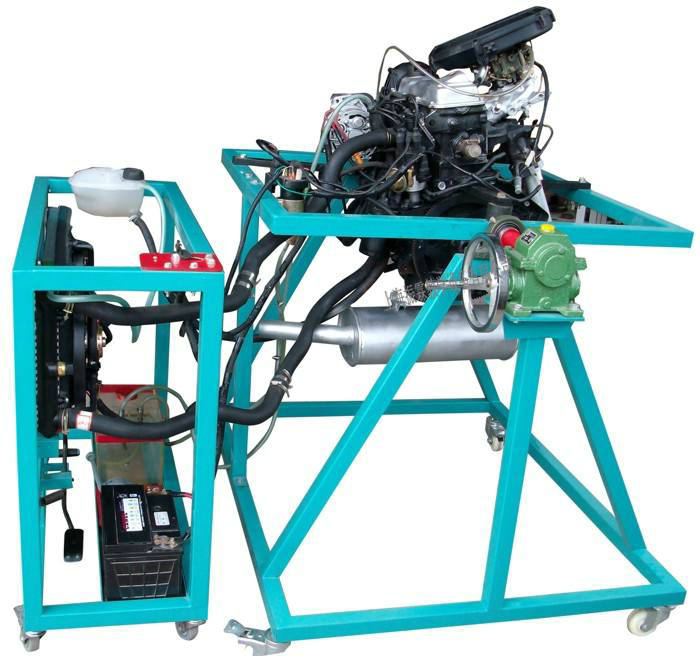

    桑塔纳3000电控发动机拆装实训台,汽车教学模型

    一、桑塔纳3000电控发动机拆装实训台功能特点:
    1、实训台面板上绘有彩色喷绘电路图,学员可直观对照电路图和电控汽油发动机实物,认识和分析控制系统的工作原理;
    2、实训台由拆装翻转台架和运行检测控制台两部分组成。
    拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成,运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成;
    3、带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止,可方便地进行拆卸和装配实训,底部放置接油盘,便于小零件、水及油的收集,做到三不落地;
    运行检测控制台架安装有起动运行发动机所有的部件要素,如电控单元、水箱、油箱和油泵、仪表、点火开关等,与拆装翻转台架进行油路、电路、水路、气路的对接,可运行发动机(加速/减速/怠速工况正常)、检测发动机装配的效果;
    4、实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;
    5、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图,实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等;
    实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、喷油压力、进气岐管压力等参数变化;
    6、实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
    7、实训台配备有电源总开关、飞轮防护罩等安装保护装置。
    8、实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    二、桑塔纳3000电控发动机拆装实训台技术规格:
    1、工作电源:直流12V
    2、燃油标号:依发动机型号
    3、油箱容积:10L
    4、工作温度:-40℃~+50℃
    5、颜色:7032
    6、钢管:40*40*3mm
    7、面板机柜:1.5mm冷板冲压成形,背面设置维修门;
    8、移动脚轮:120*80mm
    三、
    桑塔纳3000电控发动机拆装实训台基本配置(每套):
    序号 名       称 规格型号 单位 数量
    (一)运行检测控制台1套
    1 检测控制面板 装有各种检测端子以及彩色
    电路图(950*900*4mm铝塑板)
    1
    2 发动机控制电脑(ECU) 原车 1
    3 组合仪表 原车 1
    4 诊断座 原车 1
    5 点火开关总成 原车 1
    6 燃油压力表 0-10kg/cm2 1
    7 真空压力表 0-76in.Hg 1
    8 燃油箱 10L 1
    9 汽油泵(含汽油泵插头) 全新 1
    10 水箱及附件 原车 1
    11 冷却电子风扇 12V,80W 2
    12 蓄电池 12V 65Ah 1
    13 继电器 含:起动继电器、油泵继电器、
    冷却风扇继电器等
    1
    14 对接线束 上海振霖 1
    15 保险丝盒 上海振霖 1
    16 电源总开关 50A 1
    17 移动台架(带自锁脚轮装置,面板柜与底座) 1000*700*1750mm
    (长*宽*高)
    1
    18 故障模拟与排除装置 上海振霖 1
    (二)拆装翻转台架1套
    1 电控汽油发动机总成 原车, 1
    2 进、排气管 原车 1
    3 三元催化器 带全新消声器 1
    4 对接线束 上海振霖 1
    5 大面积接油盆 约700×650×30mm(长×宽×深) 1
    6 拆装翻转架(带自锁脚轮装置) 约1300×600×800mm(长×宽×高),带减速机,可做轴向任意角度的翻转和静止。 1

    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查桑塔纳3000电控发动机拆装实训台的货品外观,核实桑塔纳3000电控发动机拆装实训台的型号、数量及配件,拒收处于受损状态的桑塔纳3000电控发动机拆装实训台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供桑塔纳3000电控发动机拆装实训台产品说明书内的质保条件和质保期,在质保范围内提供对桑塔纳3000电控发动机拆装实训台的免费维修,超出条件承诺时提供对桑塔纳3000电控发动机拆装实训台的有偿维修;
    4、退货/换货:单方面原因导致的桑塔纳3000电控发动机拆装实训台错误或桑塔纳3000电控发动机拆装实训台购买数量错误,造成桑塔纳3000电控发动机拆装实训台的退换货要求,将不被接受;
    5、货期说明:桑塔纳3000电控发动机拆装实训台的发货期为参考值,如您需要了解桑塔纳3000电控发动机拆装实训台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对桑塔纳3000电控发动机拆装实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答
    电控发动机拆装实训台的相关疑问,我们还可以帮您推荐符合您要求的汽车发动机实训设备等相关产品!
    ————————————————————————————————————————————————————
