电力系统自动化技能实验装置,电力系统实验台--上海振霖公司

ZLAU-778型电力系统自动化技能实验装置

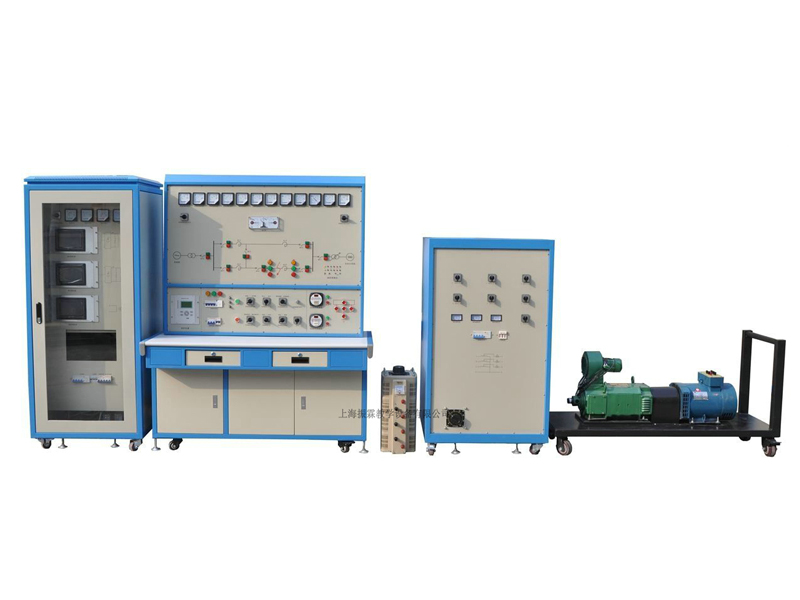

　　电力系统自动化技能实验装置由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。

一、ZLAU-778电力系统自动化技能实验装置的特点：
1、自动装置全部采用7吋彩色人机界面显示，直观、清晰
2、自动装置将指示灯和按键组合在人机界面上，美观、简洁、操作方便
3、自动装置采用软件调试和校准，调试人员不拆面板即可调试
4、自动装置人机界面上可以直接设置系统运行参数，及实时显示运行状态
5、具有完善的人身保护功能
二、ZLAU-778电力系统自动化技能实验装置的实训项目：
（1）原动机的起动与运转：
1）调速装置操作
2）调速装置及原动机控制
（2）发电机机电特性：
1）发电机的空载特性曲线测试
2）发电机的短路特性曲线测试
3）发电机外特性及调整特性
4）发电机零功率因数负载特性
（3）同步发电机励磁控制：
1）微机励磁装置基本操作
2）不同α角（控制角）励磁电压波形观测
3）同步发电机起励
4）控制方式及其相互切换
5）逆变灭磁和跳灭磁开关灭磁
6）伏赫限制
7）欠励限制
8）同步发电机强励
9）调差特性
10）过励限制
（4）准同期并列运行：
1）微机准同期装置基本操作
2）自动准同期条件测试
3）线性整步电压形成（相敏环节）测试
5）导前时间整定及测量方法
6）压差、频差和相差闭锁与整定
7）手动准同期并网
8）半自动准同期并网
9）自动准同期并网
（5）单机----无穷大系统稳定运行方式：
1)单回路稳态对称运行
2)双回路和单回路的稳态对称运行比较
3)单回路稳态非全相运行
（6）单机带负荷：
1)独立系统特性
2)投、切不同负荷
3)单机甩负荷
（7）电力系统功率特性（功角）和功率极限（静态稳定性）：
1)无调节励磁时，功率特性和功率极限的测定
2)手动调节励磁时，功率特性和功率极限的测定
3)微机自并励时，功率特性和功率极限的测定
4)微机他励时，功率特性和功率极限的测定
5)单回路、双回路输送功率与功角关系
6)提高电力系统静态稳定性
（8）电力系统暂态稳定性：
1)短路类型对电力系统暂态稳定性的影响
2)故障切除时间对暂态稳定的影响
3)有无强励磁对暂态稳定性影响试验
4)线路重合闸及其对系统暂态稳定性影响
5)同步发电机异步运行和再同步
6)提高电力系统暂态稳定性的措施
三、ZLAU-778电力系统自动化技能实验装置的配置清单：

序号	名称	单位	数量
1	三相同步发电机	台	1
2	Z4型直流电动机	台	1
3	三相自耦调压器	台	1
4	模拟输电线路和短路电抗	只	8
5	电流互感器	只	3
6	电压互感器	只	6
7	电力仪表	只	22
8	交流接触器	只	9
10	交，直流继电器	只	25
11	转换开关	只	8
12	各类按钮	只	14
13	无穷大系统	台	1
14	微机调速器	台	1
15	微机励磁装置	台	1
16	微机准同期装置	台	1
17	调速、励磁同步变压器	台	4
18	触发控制模块	台	3
19	微机保护装置	套	1
20	发电机、变压器组控制屏	台	1
21	发电厂系统道闸控制屏	台	1
22	负载柜（包含感性和阻性负载）	台	1
23	实训指导书	本	1

四、ZLAU-778电力系统自动化技能实验装置的工具(每个试验台必配)用户自己配备：

名称	型号	数量
工作站	启天4360-N000 Intel 酷睿i5 3570 CPU频率 3GHz 3.1GHz 1.4GHz 3.3GHz CPU 20寸液晶显示器	1套
数字示波器	TBS1102 2通道 100MHz 1GS/s彩屏	1台
万用表	VC9801A+	1个
工具箱	可调温电烙铁；螺丝刀；内六角扳手；克丝钳；剥线钳；尖嘴；偏口；小活口扳子	1套

————————————————————————————————————————————————————
